鋁在鋼中主要以金屬固溶體形式存在，也有少部分Al₂O₃和AlN。鋼中的Al₂O₃一般不溶于酸稱為“酸不熔鋁”。鋁含量及酸溶鋁與酸不熔鋁的比例對(duì)軋鋼特別是連鑄工藝至關(guān)重要，不能準(zhǔn)確控制鋁含量及不同狀態(tài)鋁的比例，就不能進(jìn)行正常的生產(chǎn)，因此，對(duì)鋼中鋁含量與不同狀態(tài)鋁含量的測定非常重要?；瘜W(xué)法測定酸不溶鋁或全鋁，必須用焦硫酸鉀溶融后才能準(zhǔn)確檢出，而且分析步驟繁瑣，不利于快速生產(chǎn)需要。隨著光電直讀法技術(shù)、工藝的進(jìn)步。在運(yùn)用峰積分技術(shù)PIM后，準(zhǔn)確快速測定鋼中不同狀態(tài)的鋁含量成為可能，其基本原理是：在鋁的燃燒曲線上，不同狀態(tài)的鋁有不同的表現(xiàn)，酸不熔鋁可使燃燒曲線形成一個(gè)峰值。通過峰值積分及平穩(wěn)放電時(shí)的對(duì)比分析可測得不同狀態(tài)鋁的含量。由于酸溶鋁與酸不熔鋁之和為全鋁含量，本文以全鋁與酸溶鋁含量變化說明酸溶鋁與酸不熔鋁含量變化。

實(shí)驗(yàn)部分

儀器和設(shè)備
SPECTRO LAB 光電直讀光譜儀，光譜磨樣機(jī)

（SPECTRO LAB 光電直讀光譜儀）

實(shí)驗(yàn)條件

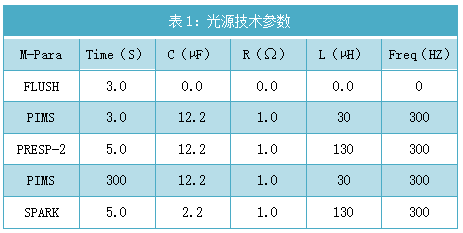

氬氣：純度>99.99%，靜態(tài)流量0.5L/min，動(dòng)態(tài)流量5L/min。
鎢電極：90°頂角，極距：4mm
分析線對(duì)：Fe 281.329nm（內(nèi)標(biāo)），Al 396.153nm（分析）

實(shí)驗(yàn)方法

測定儀器的精密度。分別取國家標(biāo)準(zhǔn)光譜樣品S9255、S9257、S9258、86-1，各連續(xù)測定十一次，取其變異系數(shù)S%，與儀器出廠技術(shù)指標(biāo)比較。
測定已知含量的標(biāo)準(zhǔn)樣品。標(biāo)準(zhǔn)樣品拋光后，連續(xù)激發(fā)三次取平均值，比較全鋁、酸溶鋁的測定值與標(biāo)準(zhǔn)值。
光電直讀光譜儀測定錨鏈鋼中全鋁含量?？箟难?CAS光度法測定鋼中酸溶鋁含量，比較測定結(jié)果。

結(jié)果與討論

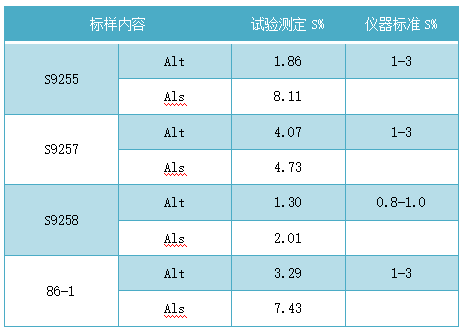

上表結(jié)果表明，儀器的精度度較好，能滿足測定要求。

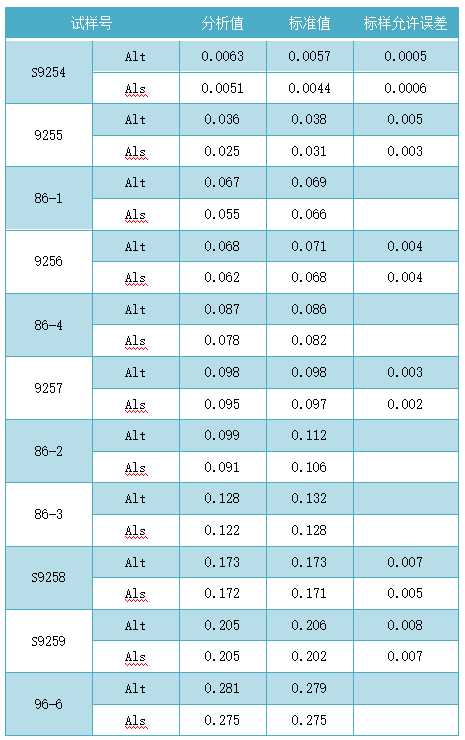

準(zhǔn)確性測試

上表數(shù)據(jù)表明，采用了峰值積分技術(shù)PIM后，光電直讀光譜測定酸溶鋁、酸不熔鋁的準(zhǔn)確度，基本令人滿意。

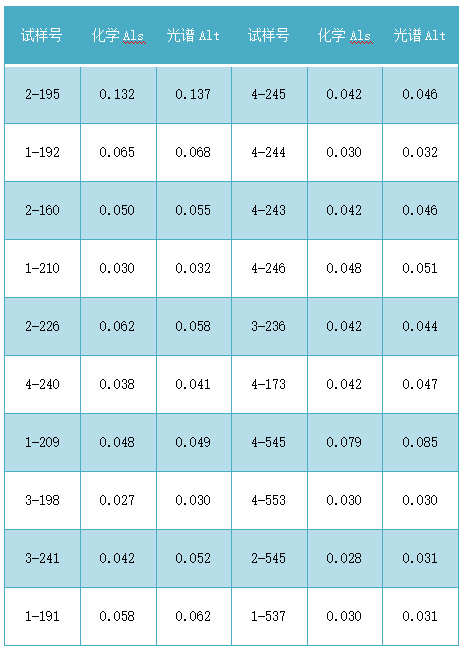

Alt與Als光譜化學(xué)測試

從表中可看到，光譜儀測得的全鋁含量比壞血酸-CAS光度法測得的酸溶鋁含量大，我們認(rèn)為這個(gè)含量差距主要是因?yàn)樗岵蝗垆X的存在造成的。

結(jié)論

在運(yùn)用了峰值積分技術(shù)PIM后，對(duì)于低合金鋼中全鋁含量和酸溶鋁、酸不熔鋁含量的測定體現(xiàn)出光電直讀光譜法準(zhǔn)確、快速地優(yōu)點(diǎn)，能保證生產(chǎn)需要，通過部分替代化學(xué)法測定，降低了分析成本。


參考文獻(xiàn)
【1】鞍鋼鋼研所等，實(shí)用冶金分析，沈陽：遼寧出版社
【2】賈云海，冶金部分分析情報(bào)網(wǎng)學(xué)術(shù)文集，P44
【3】陳祖旺，冶金部分析情報(bào)網(wǎng)學(xué)術(shù)論文集。

文章來源SPECTRO光譜分析論文集
