鉻錳系(美國(guó)為200系)奧氏體不銹鋼簡(jiǎn)稱200系列不銹鋼，它是在鉻鎳系奧氏體不銹鋼基礎(chǔ)上，往鋼中加入錳和(或)氮代替貴重金屬鎳元素而發(fā)展起來的，它的奧氏體元素，除錳之外還有氮，一般還有適量的鎳(4%~6%)。而市面上大量流通，用以制作建筑構(gòu)件、裝飾件、車輛結(jié)構(gòu)、護(hù)欄、家用電器構(gòu)件和殼體、餐飲用具、醫(yī)療器具等不銹鋼主要是奧氏體不銹鋼。LAB S直讀光譜儀分析程序適用于各類不銹鋼樣品的測(cè)定，本文通過LAB S直讀光譜儀對(duì)鋼種中硫元素進(jìn)行測(cè)定。

1.實(shí)驗(yàn)部分

1.1樣品
不銹鋼光譜標(biāo)準(zhǔn)樣品：GSB 06-3-1321高錳不銹鋼光譜標(biāo)準(zhǔn)樣品，GSBH 40115-1996CrNiMoCu不銹鋼光譜標(biāo)準(zhǔn)樣品，太鋼不銹鋼1Cr18Ni9Ti；200系列不銹鋼內(nèi)控樣。

1.2儀器
直讀光譜分析儀 LAB S（德國(guó)斯派克公司）
磨樣機(jī)

1.3試驗(yàn)測(cè)定

2.結(jié)果與討論

2.1分析程序的測(cè)定

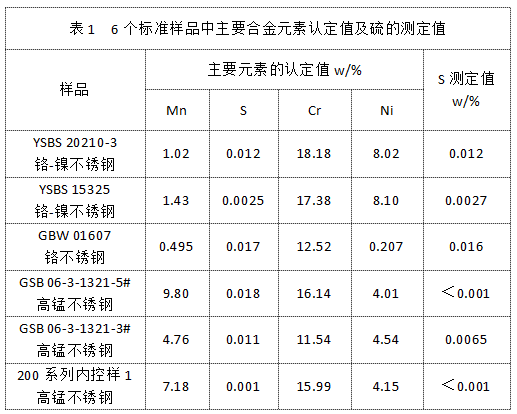

直讀光譜分析儀 LAB S 調(diào)用分析程序?qū)?個(gè)不銹鋼標(biāo)準(zhǔn)樣品及1個(gè)200系列不銹鋼內(nèi)控樣進(jìn)行測(cè)定。6個(gè)樣品主要元素的標(biāo)準(zhǔn)值(或推薦值)和硫的測(cè)定結(jié)果分別見表1。

從表1可以看出：分析程序測(cè)定常規(guī)不銹鋼樣品中硫的結(jié)果準(zhǔn)確，而測(cè)定高錳不銹鋼樣品中硫的結(jié)果異常。

2.2樣品分析

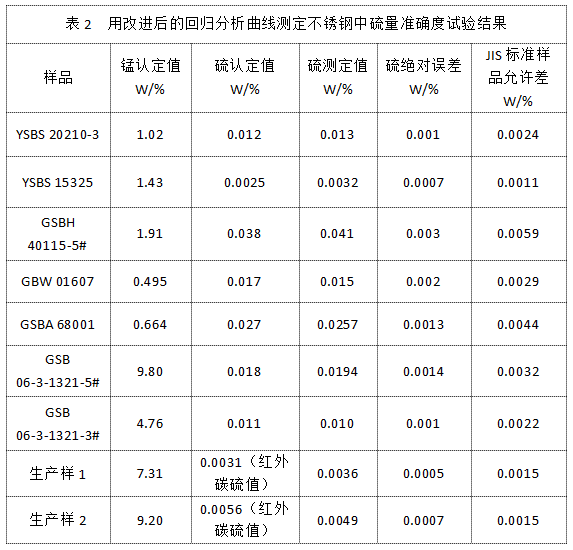

采用不銹鋼光譜標(biāo)準(zhǔn)樣品和高錳不銹鋼生產(chǎn)樣品，結(jié)合上述所建立硫的干擾校正模式，驗(yàn)證硫回歸曲線所得硫含量的準(zhǔn)確性。取試樣在儀器工作條件下進(jìn)行測(cè)定，將硫的標(biāo)準(zhǔn)化校正(后)強(qiáng)度等測(cè)定數(shù)據(jù)代入式計(jì)算干擾校正(后)強(qiáng)度，然后再代入式，得出樣品硫的質(zhì)量分?jǐn)?shù)，結(jié)果見表2。

由試驗(yàn)結(jié)果可知：用新建立的硫分析曲線測(cè)定不同錳含量的系列不銹鋼樣品，測(cè)定結(jié)果與其標(biāo)準(zhǔn)由試驗(yàn)結(jié)果可知：用新建立的硫分析曲線測(cè)定不同錳含量的系列不銹鋼樣品，測(cè)定結(jié)果與其標(biāo)準(zhǔn)樣類型校正的方法得到更好的測(cè)定結(jié)果。試驗(yàn)證明使用直讀光譜分析儀 LAB S，得到的測(cè)定結(jié)果完全能夠滿足煉鋼生產(chǎn)的要求，解決了不銹鋼產(chǎn)品拓展在分析上的問題。

直讀光譜分析儀 LAB S

直讀光譜分析儀 LAB S完善引入CMOS探測(cè)器技術(shù)，20秒內(nèi)獲得高準(zhǔn)確度的結(jié)果（例如：低合金鋼），單一標(biāo)樣實(shí)現(xiàn)整個(gè)系統(tǒng)的標(biāo)準(zhǔn)化, 此項(xiàng)每天可節(jié)省30分鐘工作時(shí)間。適用于金屬再加工生產(chǎn)商、汽車和航空航天制造商、以及成品和半成品、電子產(chǎn)品、半導(dǎo)體等制造商。
