礦石開采及礦石判定需要的精準(zhǔn)的進(jìn)行分析測定廣州儀德科學(xué)代理的
日本理學(xué)X射線熒光光譜儀可以輕松解決，下面通過實(shí)際案例分享測定方法，為礦產(chǎn)行業(yè)提供寶貴經(jīng)驗(yàn)。
為對局部變色堆積巖的變色原因進(jìn)行無損檢查，使用X射線熒光分析儀作CCD定點(diǎn)分析及元素分布分析。CCD定點(diǎn)分析和元素分布分析是根據(jù)儀器內(nèi)置的CCD相機(jī)和樣品臺驅(qū)動(dòng)裝置的組合，指定任意位置進(jìn)行測試的方法。就此分析而言，這是一種非常有效的測試方法。
這次以分析面積為0.5mm?的小分析直徑進(jìn)行元素分布分析。即使是小直徑分析，也可得到很高的精度，在短時(shí)間內(nèi)得到滿意的結(jié)果。
實(shí)驗(yàn)操作部分
一、樣品處理及設(shè)備
1、
日本理學(xué)波長色散X射線熒光光譜儀
X射線熒光光譜儀
2、樣品不做處理。

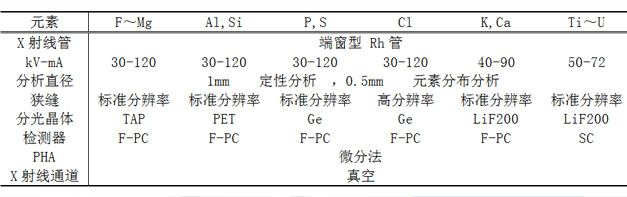

二、測試條件
三、測試結(jié)果
樣品表面的放大圖象和根據(jù)分析面積1mm?的定性分析結(jié)果如圖-1所示。從定性圖表上可見深色區(qū)域（變色部分）比淺色區(qū)域（原色）含鐵量高。關(guān)于鐵的分析面積為0.5mm?的元素分布分析結(jié)果如圖-2所示?？梢源_認(rèn)變色部分含有大量的鐵。

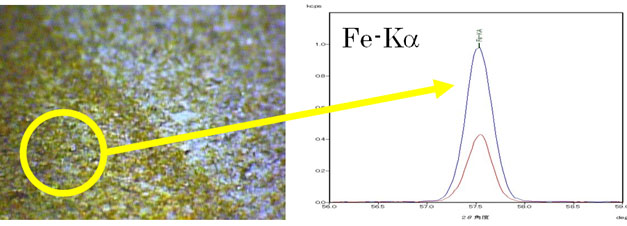

圖-1 CCD放大圖象和Fe-K定性分析圖

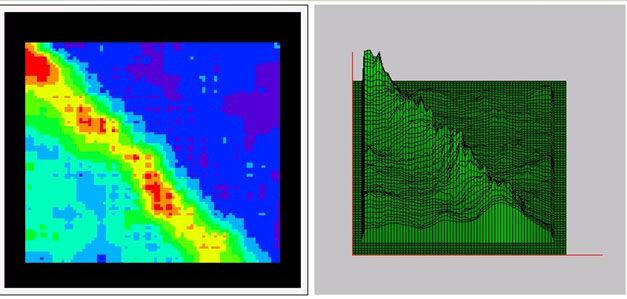

圖-2 Fe-K元素分布分析結(jié)果(左圖：2次元表示 右圖：3次元表示)
四、總結(jié)
利用CCD畫像和指定任意位置進(jìn)行元素分析，可以不破壞樣品。如對變色原因進(jìn)行分析。
020-87026501
全國服務(wù)熱線
掃一掃 微信二維碼
